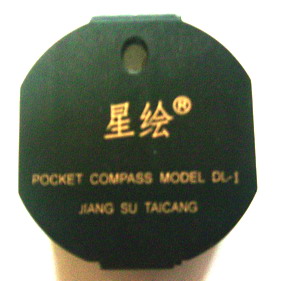

型号：JWSJ7715DL-1型地质罗盘仪
厂家:太仓市测绘仪器厂
DL-1型地质罗盘仪主要应用于林业、农业、矿山、地质勘察、水利、气象等部门。DL-1型地质罗盘仪以其设计合理、性能优异、灵敏度高、抗干扰能力大而受到国外客户的欢迎。同时因其优良的性能而被广泛应用于于交通、远洋、林业、戡察、探险等众多领域。

产品规格：
长水准器角值: 15’±5’/2mm
圆水准器角值: 30’±5’/2mm
测角器读数差: ≤0.5°
度盘格值： 1°
重量： 0.27kg
尺寸： 80×70×35(mm)
产品描述:
一.地质罗盘仪主要用途可供：
1.测产状：包括走向、倾向、倾角；
2.地形草测：包括定方位(即交会定点)，测坡角，定水平；
3.测垂直角。
二、主要性能
1.磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为30-60秒。
2.读数误差：
a磁针转动前后所指示之度数误差不大于0.5°；
b磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°；
c测角器的读数误差不大于0.5°
3.水准器灵敏度：
a长水准器为15′±3′/2mm
b圆水准器为30′±5′/2mm
4.仪器外形尺寸(长×宽×高)为85×73×35毫米3。
5.仪器重量不超过0.27kg。
三、原理、结构
1.原理：本仪器是利用一个磁性物体(即磁针)具有指明磁子午线的一定方向的特性，配合刻度环的读数，可以确定目标相对于磁子午线的方向。根据两个选定的测点(或已知的测点)，可以测出另一个未知目标的位置。
2.结构(参考结构简图)
仪器由上盖6与外壳13通过联接合页8构成仪器主体。上盖内装有反光镜7，可使目标映入镜中。外壳13的外部装有长照准器3.1.配合小照准器5，可瞄准目标。外壳内装有刻度盘2和磁针3，可以直接读出目标的方位值，圆水准器10可以指示仪器的水平位置。长水准器4和指示盘11供测量坡角用，可以在方向盘12的倾角刻度上直接读数。开关9为磁针制动机构，在外壳的外面备有磁偏角调整轴。该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
